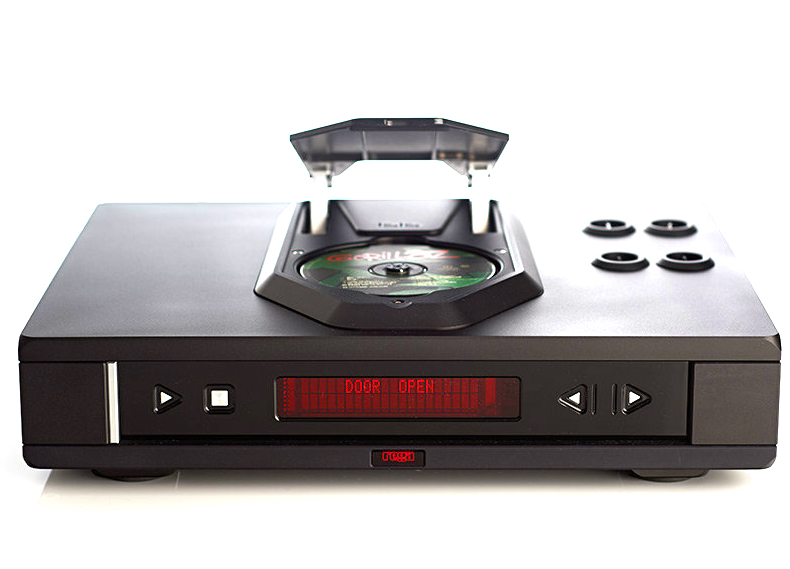

Rega valve Isis lettore cd uscita a valvole ECC82/12AU7

L’Isis a Valvole condivide le sezioni digitale e USB della versione a stato ma lo stadio analogico è basato sulle valvole con filtraggio passivo. Questo stadio usa due triodi tripli mica 5814A (ECC82/12AU7) pilotati dal rivoluzionario DAC Wolfson WM8741.
Il buffer di uscita e lo stadio del trasformatore usano due triodiECC88 (6DJ8/6922). Questo, come nella versione a stato solido, è un design non ortodosso.

Lo scopo era quello di avere un approccio diverso dal “mettiamoci le valvole che danno un suono più caldo” e di usare i circuiti a valvole industriali per costruire un CD a valvole ben fatto. Ogni componente del percorso di segnale digitale ed analogico è stato scelto molto attentamente per assicurare l’integrità del segnale.

Un attento design della PCB assicura l’isolamento non solo delle sezioni digitale ed analogica ma anche del motore, del display e del processore dell’interfaccia utente.

Tutti i condensatori critici sono stati bypassati con condensatori in polipropilene o poliestere.
Inoltre, Inoltre, anche i condensatori elettrolitici con valori importanti sono stati by-passati con condensatori elettrolitici audio grade.

Le impedenze dell’alimentazione nel DAC vengono mantenute molto basse utilizzando condensatori in solidi polimeri. Tutte le alimentazioni utilizzano condensatori custom Rega K-Power, uniti a diodi veloci utilizzati in tutta la rettifica dell’alimentazione.
Isis usa un codice di controllo migliorato ed ottimizzato per il controllo del processore e del display. Questo velocizza l’inizializzazione grazie ad una più rigida interfaccia di controllo tra il micro e il processore del CD.

TECNOLOGIA

• L’uscita differenziale del DAC pilota un amplificatore del differenziale a valvole (operazionale), con un modesto feedback per stabilizzare le condizioni operative. L’amplificatore del differenziale 5814A, con in coda un generatore di corrente in stato solido, sfrutta l’uscita del differenziale dal DAC. A questo stadio di pre-amplificazione segue un filtro passa basso passivo di secondo ordine Butterworth seguito dallo stadio di uscita realizzato con due ECC88 che pilotano entrambe le uscite, sbilanciata e bilanciata, attraverso due trasformatori di altissima qualità.

• Durante la progettazione si è capito che elevati livelli di THD non necessari avrebbero superato le qualità dello stadio digitale dell’Isis. Il THD è solitamente 0.06% e la seconda armonica è predominante. Questo dà la dinamica sonica delle valvole senza dominare le qualità soniche della sezione digitale.

• Dopo molte ore di test sulle valvole abbiamo visto che la posizione dell’amplificatore differenziale 5814A era migliore per qualità microfoniche, soniche e affidabilità. Entrambe le alimentazioni HT & LT sono completamente regolate ed usano le stesse parti di alimentazione usate nell’Isis a stato solido. Come accade dello stadio analogico dello stato solido, Valve Isis ha il suo trasformatore di corrente da 50VA dedicato, che assicura isolamento galvanico tra le sezioni digitale ed analogica del lettore.

• Isis ha un’uscita bilanciata isolata e, tenendo fede alla topologia circuitale delle valvole, abbiamo scelto di usare un trasformatore in questa posizione. Questo trasformatore ha gli stessi standard di quello usato in Ios MC.

Ci auguriamo che questo prodotto vi piaccia tanto quanto a noi è piaciuto costruirlo

Tutte queste caratteristiche si amalgamano per creare un livello di prestazioni supremo e lo rendono un partner perfetto per l’amplificatore Rega Osiris.
