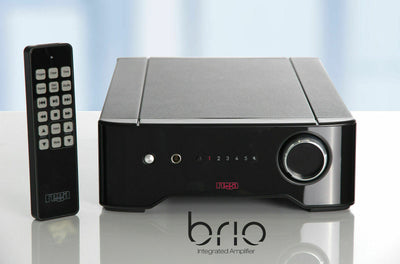

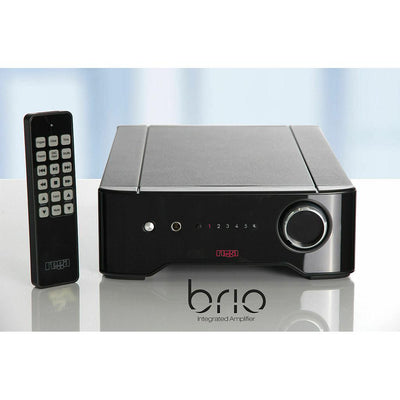

REGA BRIO R NEW INTEGRATO 50 WATT INGRESSO FONO GARANZIA ITALIA

Disponibilità: Disponibile PRONTA CONSEGNA
  • SKU prodotto: 10761
€990,00

Il new Brio presenta un cabinet completamente nuovo che alloggia circuiti e componentistica ancora migliorati.

Il cabinet è formato da 2 sezioni interamente in alluminio così da aumentare le capacità di dispersione del calore e migliorare le già eccellenti solidità e qualità di costruzione. Il nuovo Brio 2017 introduce una speciale uscita cuffia che non interferisce con il circuito audio quando non utilizzata e, come è giusto aspettarsi da un amplificatore Rega, uno ingresso phono MM di alta qualità.   Nella progettazione il Brio è stato meticolosamente migliorato in tutti i suoi aspetti, dalla qualità dei materiali al processo di costruzione, così da costituire per Rega un passo avanti nell’ingegnerizzazione e design degli amplificatori.   PIÙ DETTAGLI Nuovissimo cabinet Il look high gloss e minimalista è stato introdotto per dare nuova eleganza al classico stile Rega, senza rinunciare alle fondamentali caratteristiche nascoste all’interno dei precedenti amplificatori Rega.

La combinazione di tutto ciò rende il cabinet del Brio un riferimento unico nella sua categoria.   Circuitazione ridisegnata Miglioramenti fondamentali sono stati introdotti nella circuitazione. La scheda è stata migliorata in ogni dettaglio per poter gestire migliori specifiche in tutte le componenti critiche. Una seconda alimentazione è stata aggiunta per garantire maggiore isolamento tra lo stadio di uscita e lo stadio di amplificazione linea e phono. Questo migliora l’isolamento tra i segnali a basso e ad alto livello dell’amplificatore. Amplificatori operazionali MUSES ad alte specifiche sono stati utilizzati nello stadio linea e phono.   Uscita Cuffia Per una maggiore comodità d’uso, il Brio ha la possibilità di pilotare cuffie hi-fi direttamente dall’amplificatore interno. L’aggiunta di un’uscita cuffia è stata possibile solo dopo aver trovato un modo di ridurre il suo impatto sul percorso del segnale principale, così da non inficiare la qualità musicale dell’amplificatore. Speciale attenzione è stata posta sull’interruttore che disattiva i diffusori.


SPECIFICHE TECNICHE Sensibilità d’ingresso: Ingresso 1 (phono): Sensibilità d’ingresso = 2.1mV, 47KΩ/220pF Ingresso 1 (phono): Massimo livello d’ingresso = 100mV Ingressi 2-5 (linea): Sensibilità d’ingresso = 210mV, 47kΩ Ingressi 2-5 (linea): Massimo livello d’ingresso = 10,25V   Potenza di uscita con alimentazione 230/115V: 50 Watt RMS entrambi i canali su un carico di 8Ω 58 Watt RMS un canale su un carico di 8Ω 73 Watt RMS entrambi i canali su un carico di 4Ω 93 Watt RMS un canale su un carico di 4Ω   Un utilizzo continuativo ad alto livello su un carico di 4Ω può causare il superamento di 40° C sopra la temperatura ambiente.   Uscita cuffia: Nessun carico = 8V 32Ω = 1.8V 54Ω = 2.6V 300Ω = 5.9V Impedenza ingresso = 109Ω   Consumo: 195 Watt a 230V/220V/115V/100V su un carico di 8Ω   Livello di uscita registrazione: Livello di uscita registrazione = 210Mv. Impedenza di uscita registrazione = 470Ω   Risposta in frequenza: Phono: 15Hz-40KHz (-3dB), 27Hz-20.5KHz (-1dB Points) Equalizzazione RIAA 100Hz-10KHz) ± 0.4dB, tipicamente migliore di ± 0.3dB Linea 12Hz (-1dB) – 43KHz (-3dB)   Telecomando: Batterie del telecomando: incluse (2 x AAA Alcaline)   Fusibili: T2AL 250V – 230V/50Hz e 220V/60Hz T3.15AL 250V – 115V/60Hz e 100V 50/60Hz   Dimensioni: LxHxP: 216 x 78 x 345 mm (incluso manopola del volume)   Peso: 5,1 kg

Il new Brio presenta un cabinet completamente nuovo che alloggia circuiti e componentistica ancora migliorati.

Il cabinet è formato da 2 sezioni interamente in alluminio così da aumentare le capacità di dispersione del calore e migliorare le già eccellenti solidità e qualità di costruzione. Il nuovo Brio 2017 introduce una speciale uscita cuffia che non interferisce con il circuito audio quando non utilizzata e, come è giusto aspettarsi da un amplificatore Rega, uno ingresso phono MM di alta qualità.   Nella progettazione il Brio è stato meticolosamente migliorato in tutti i suoi aspetti, dalla qualità dei materiali al processo di costruzione, così da costituire per Rega un passo avanti nell’ingegnerizzazione e design degli amplificatori.   PIÙ DETTAGLI Nuovissimo cabinet Il look high gloss e minimalista è stato introdotto per dare nuova eleganza al classico stile Rega, senza rinunciare alle fondamentali caratteristiche nascoste all’interno dei precedenti amplificatori Rega.

La combinazione di tutto ciò rende il cabinet del Brio un riferimento unico nella sua categoria.   Circuitazione ridisegnata Miglioramenti fondamentali sono stati introdotti nella circuitazione. La scheda è stata migliorata in ogni dettaglio per poter gestire migliori specifiche in tutte le componenti critiche. Una seconda alimentazione è stata aggiunta per garantire maggiore isolamento tra lo stadio di uscita e lo stadio di amplificazione linea e phono. Questo migliora l’isolamento tra i segnali a basso e ad alto livello dell’amplificatore. Amplificatori operazionali MUSES ad alte specifiche sono stati utilizzati nello stadio linea e phono.   Uscita Cuffia Per una maggiore comodità d’uso, il Brio ha la possibilità di pilotare cuffie hi-fi direttamente dall’amplificatore interno. L’aggiunta di un’uscita cuffia è stata possibile solo dopo aver trovato un modo di ridurre il suo impatto sul percorso del segnale principale, così da non inficiare la qualità musicale dell’amplificatore. Speciale attenzione è stata posta sull’interruttore che disattiva i diffusori.


SPECIFICHE TECNICHE Sensibilità d’ingresso: Ingresso 1 (phono): Sensibilità d’ingresso = 2.1mV, 47KΩ/220pF Ingresso 1 (phono): Massimo livello d’ingresso = 100mV Ingressi 2-5 (linea): Sensibilità d’ingresso = 210mV, 47kΩ Ingressi 2-5 (linea): Massimo livello d’ingresso = 10,25V   Potenza di uscita con alimentazione 230/115V: 50 Watt RMS entrambi i canali su un carico di 8Ω 58 Watt RMS un canale su un carico di 8Ω 73 Watt RMS entrambi i canali su un carico di 4Ω 93 Watt RMS un canale su un carico di 4Ω   Un utilizzo continuativo ad alto livello su un carico di 4Ω può causare il superamento di 40° C sopra la temperatura ambiente.   Uscita cuffia: Nessun carico = 8V 32Ω = 1.8V 54Ω = 2.6V 300Ω = 5.9V Impedenza ingresso = 109Ω   Consumo: 195 Watt a 230V/220V/115V/100V su un carico di 8Ω   Livello di uscita registrazione: Livello di uscita registrazione = 210Mv. Impedenza di uscita registrazione = 470Ω   Risposta in frequenza: Phono: 15Hz-40KHz (-3dB), 27Hz-20.5KHz (-1dB Points) Equalizzazione RIAA 100Hz-10KHz) ± 0.4dB, tipicamente migliore di ± 0.3dB Linea 12Hz (-1dB) – 43KHz (-3dB)   Telecomando: Batterie del telecomando: incluse (2 x AAA Alcaline)   Fusibili: T2AL 250V – 230V/50Hz e 220V/60Hz T3.15AL 250V – 115V/60Hz e 100V 50/60Hz   Dimensioni: LxHxP: 216 x 78 x 345 mm (incluso manopola del volume)   Peso: 5,1 kg
